Puszki kablowe
Zastosowanie oraz cechy
Puszki przeznaczone są do podłączania kabli do napędów zwrotnicowych, sygnalizatorów, izolowanych obwodów torowych i zwrotnicowych. Można w nich również montować przetworniki zwrotnicowe typu PZ-01.

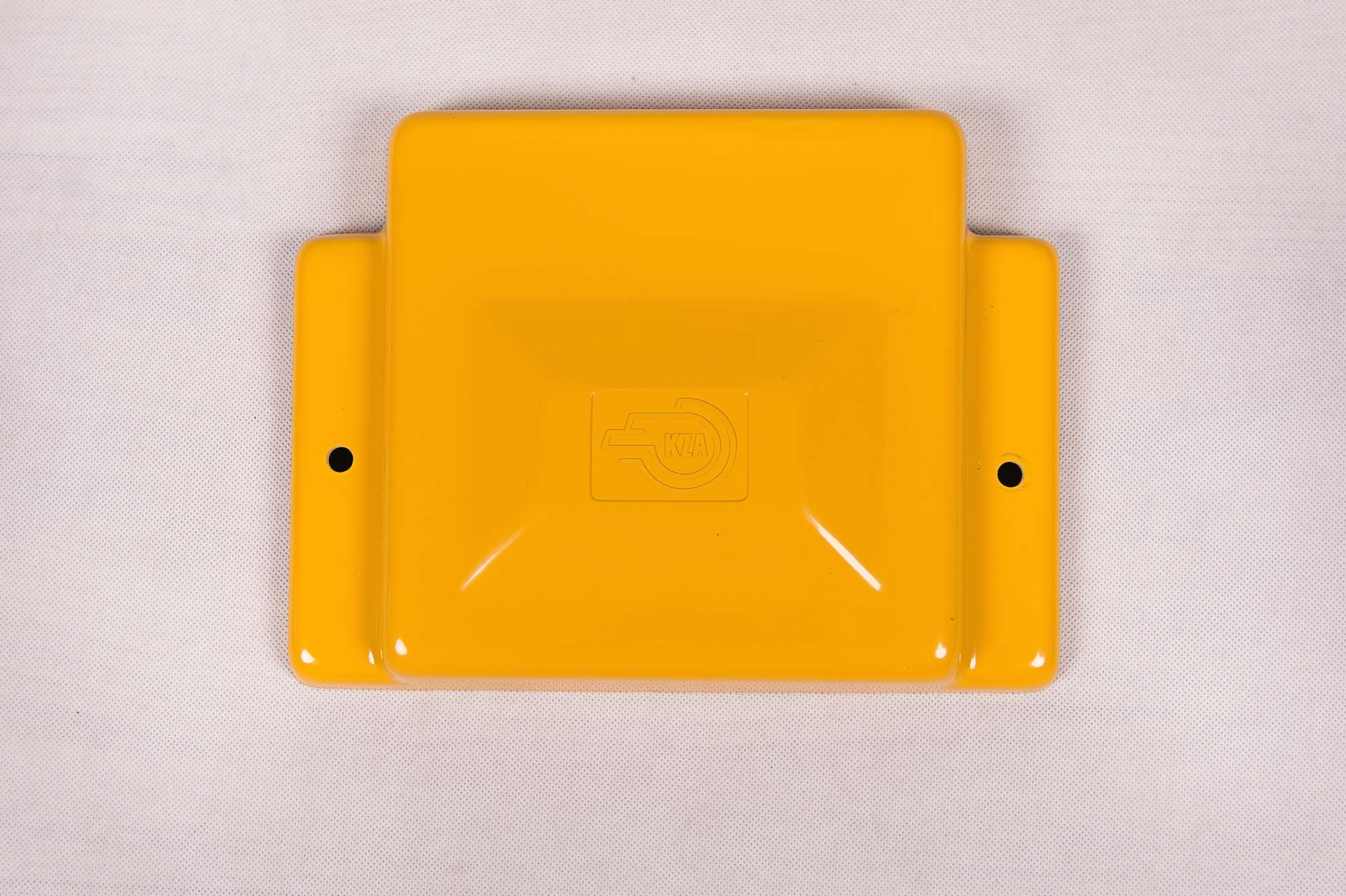

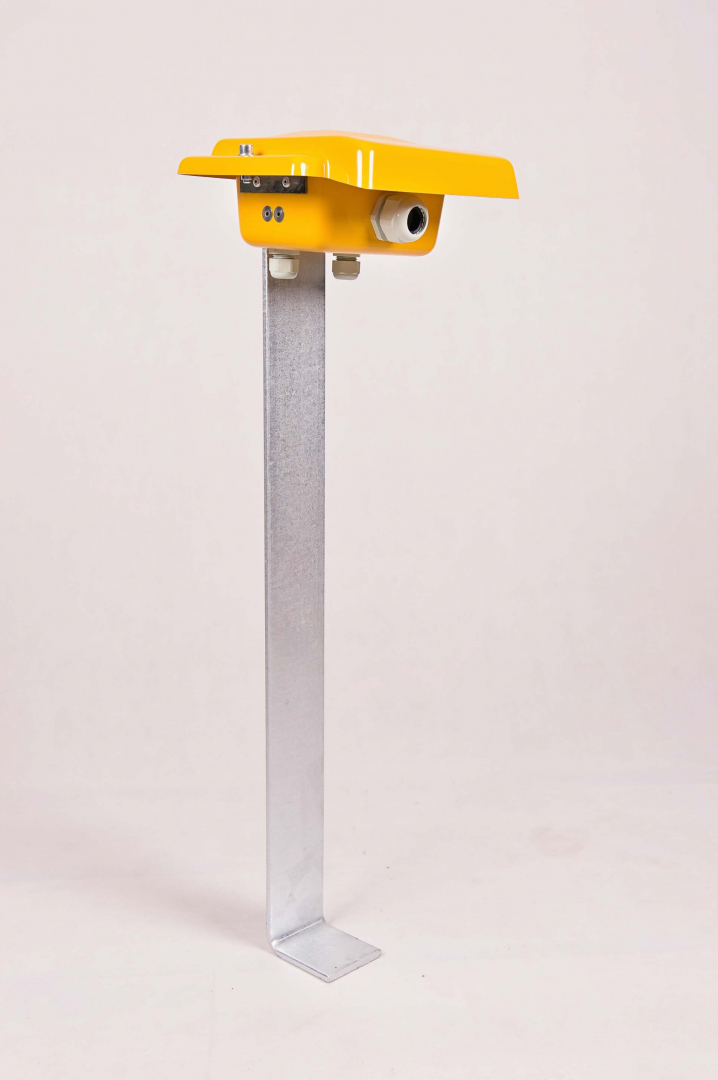

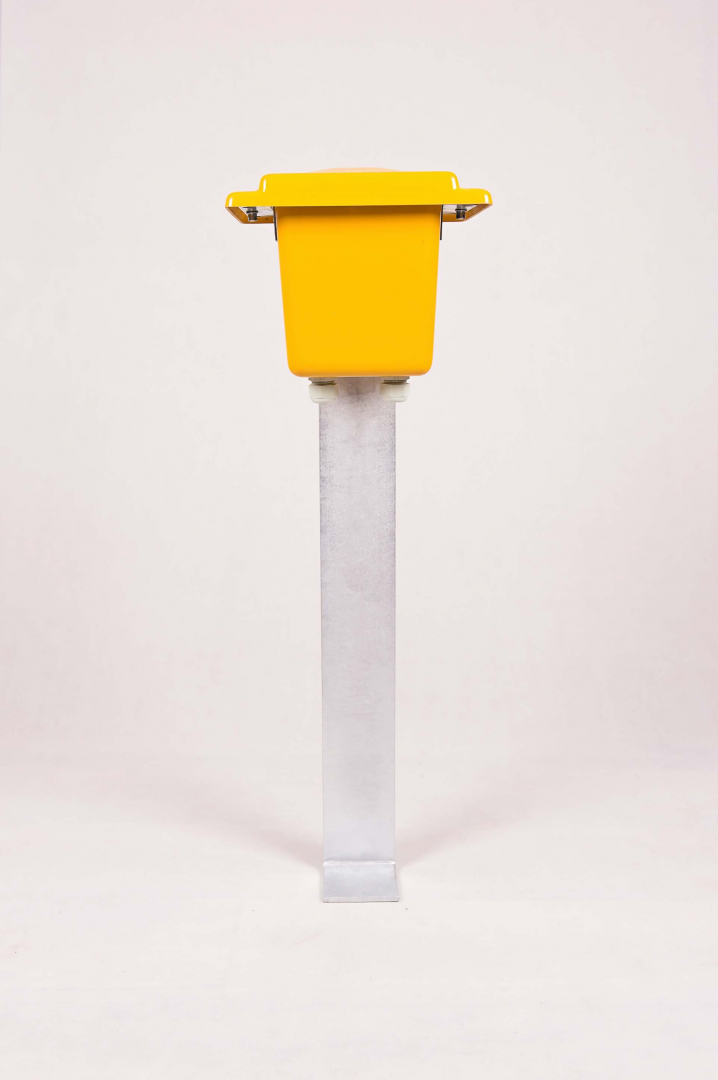

Każda puszka wyposażona jest w cynkowaną ogniowo stopą fundamentową pozwalającą na wygodny montaż w różnych warunkach terenowych. Dopuszcza się również montaż puszek bezpośrednio do innych konstrukcji poprzez odkręcenie stopy i uszczelnienie połączeń gwintowanych.
Puszki wykonane są z laminatu pokrytego żelkotem w kolorze RAL1037. Takie zestawienie materiałów pozwala na uzyskanie wyrobu o bardzo wysokiej trwałości, estetyce i odporności na działanie warunków atmosferycznych (w tym UV). Dodatkowymi zaletami są antykradzieżowość, niewielka waga, odporność na środowiska agresywne, brak właściwości magnetycznych oraz niskie koszty eksploatacji – nie wymagają konserwacji.
Dzięki zastosowaniu uszczelek oraz dławnic kablowych wyrób posiada stopień szczelności IP54.
Stosowane złączki kablowe pozwalają na łączenie żył o przekrojach do 6 mm2.
Typoszereg

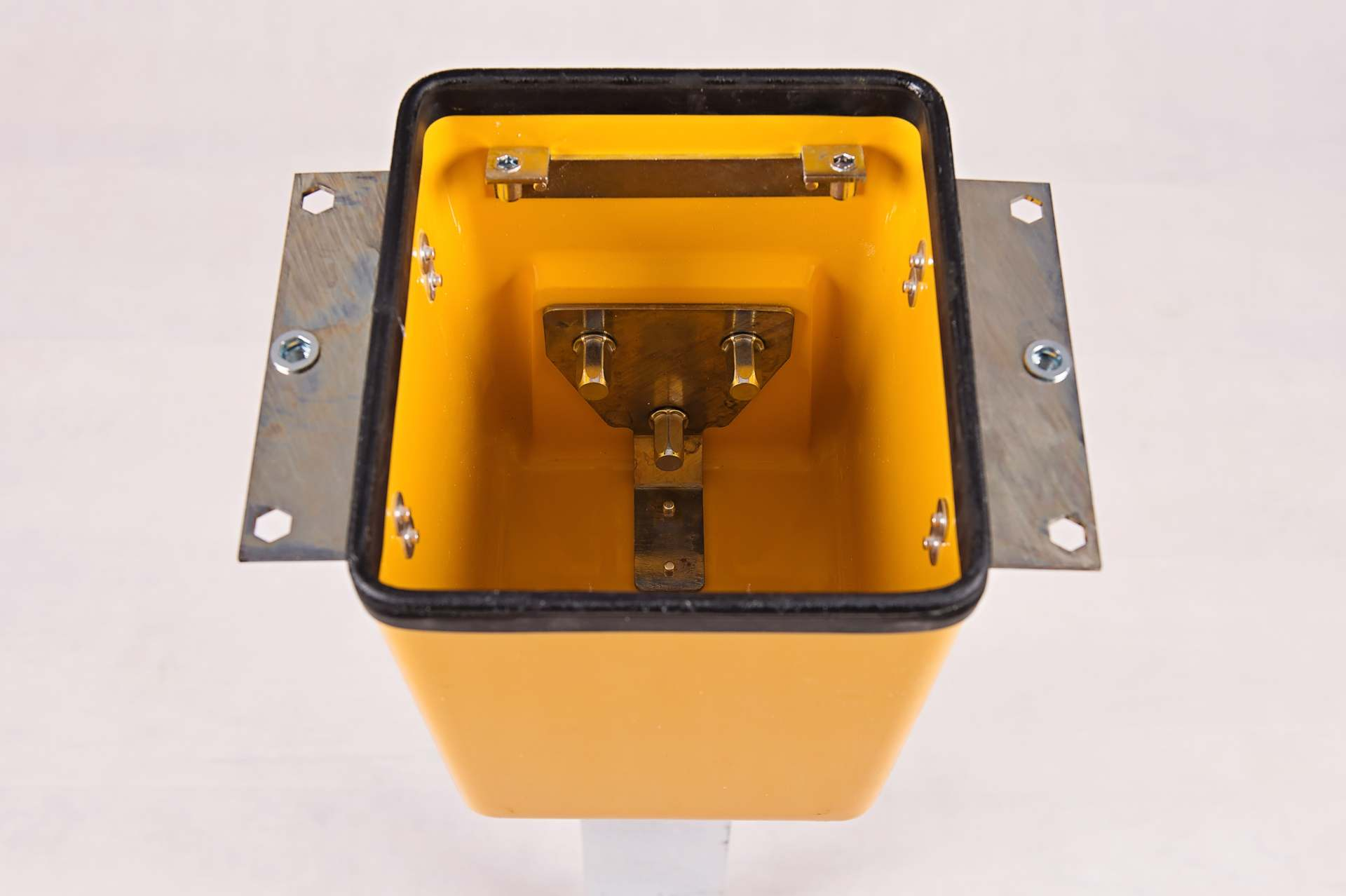

- PKD-P Puszka kablowa duża do montażu przetwornika (bez przetwornika).

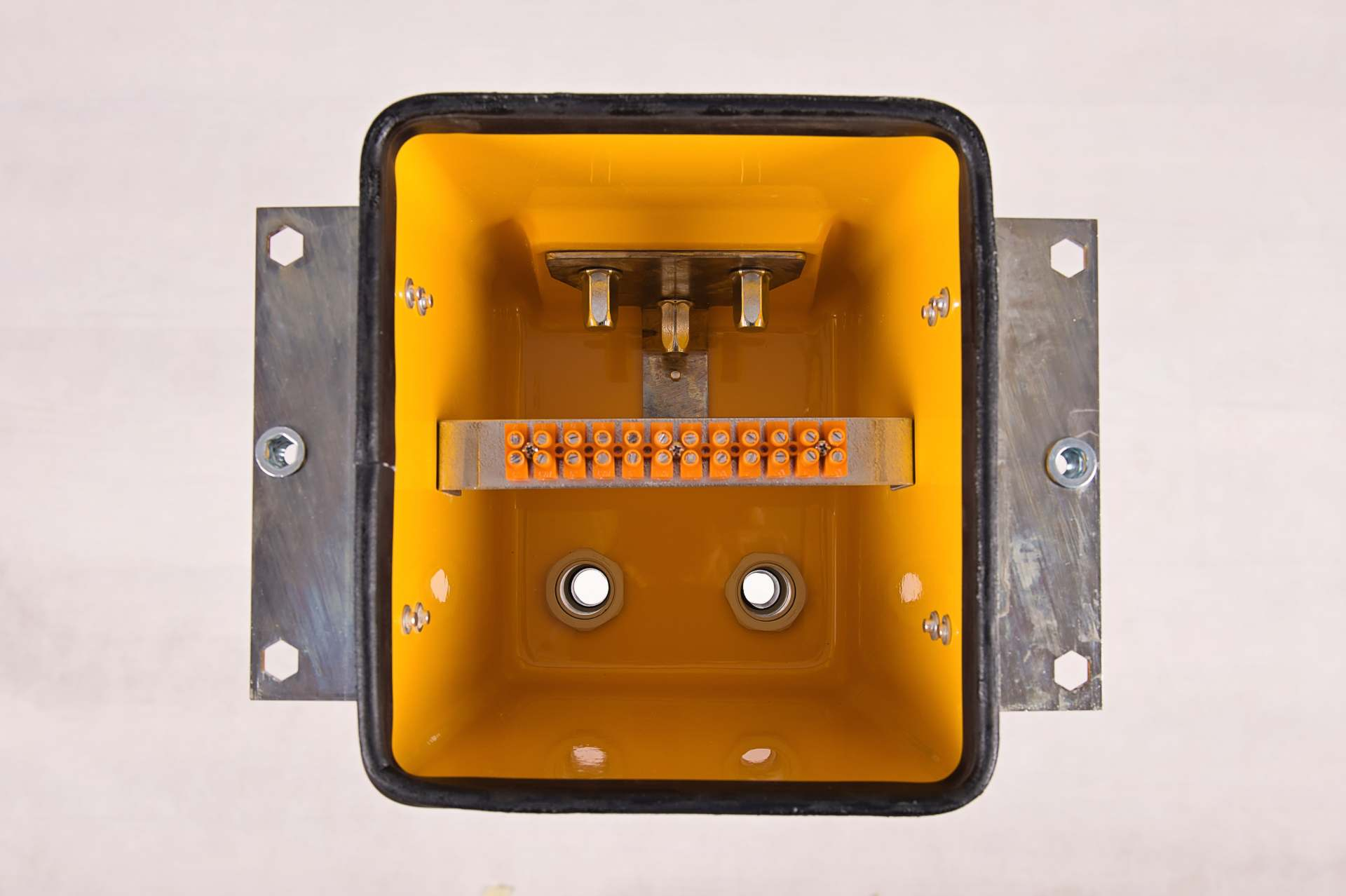

- PKD-P-Z/12 Puszka kablowa duża do montażu przetwornika z dodatkową listwą
łączeniową 12-torową (6 mm2). - PKD-Z/12 Puszka kablowa duża z listwą zaciskową 12-torową (6 mm2).

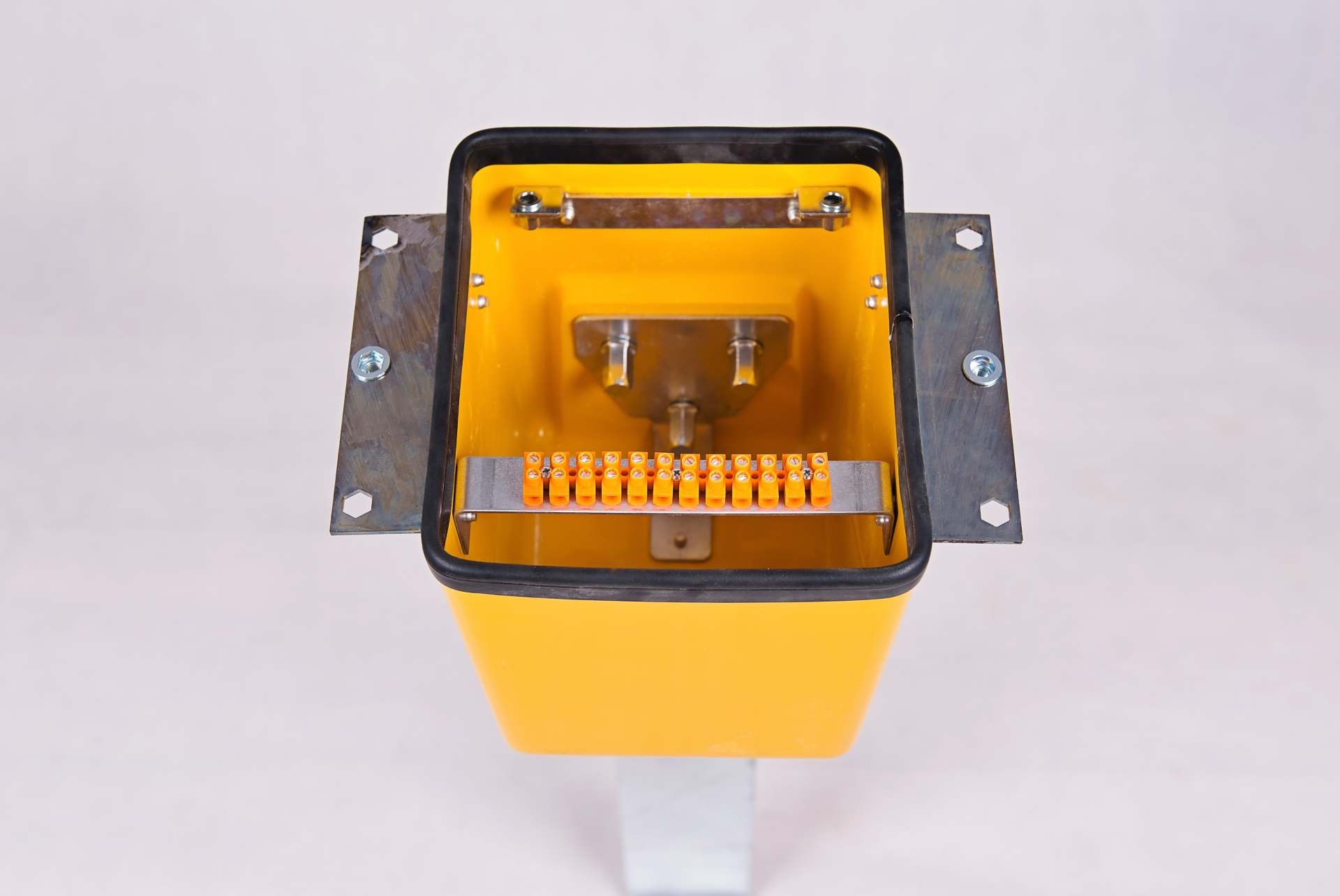

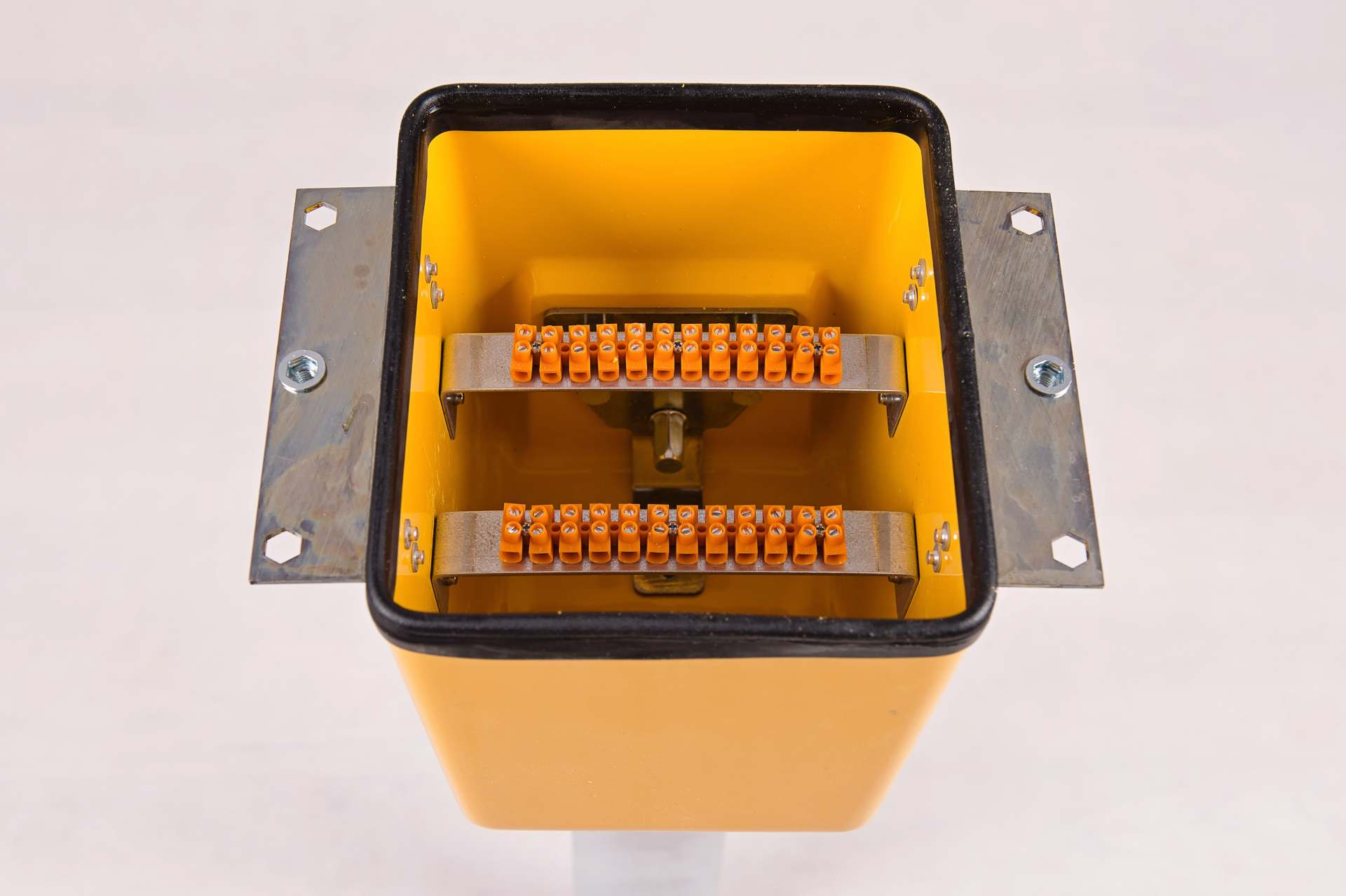

- PKD-Z/24 Puszka kablowa duża z dwoma listwami zaciskowymi 12-torowymi (6 mm2).

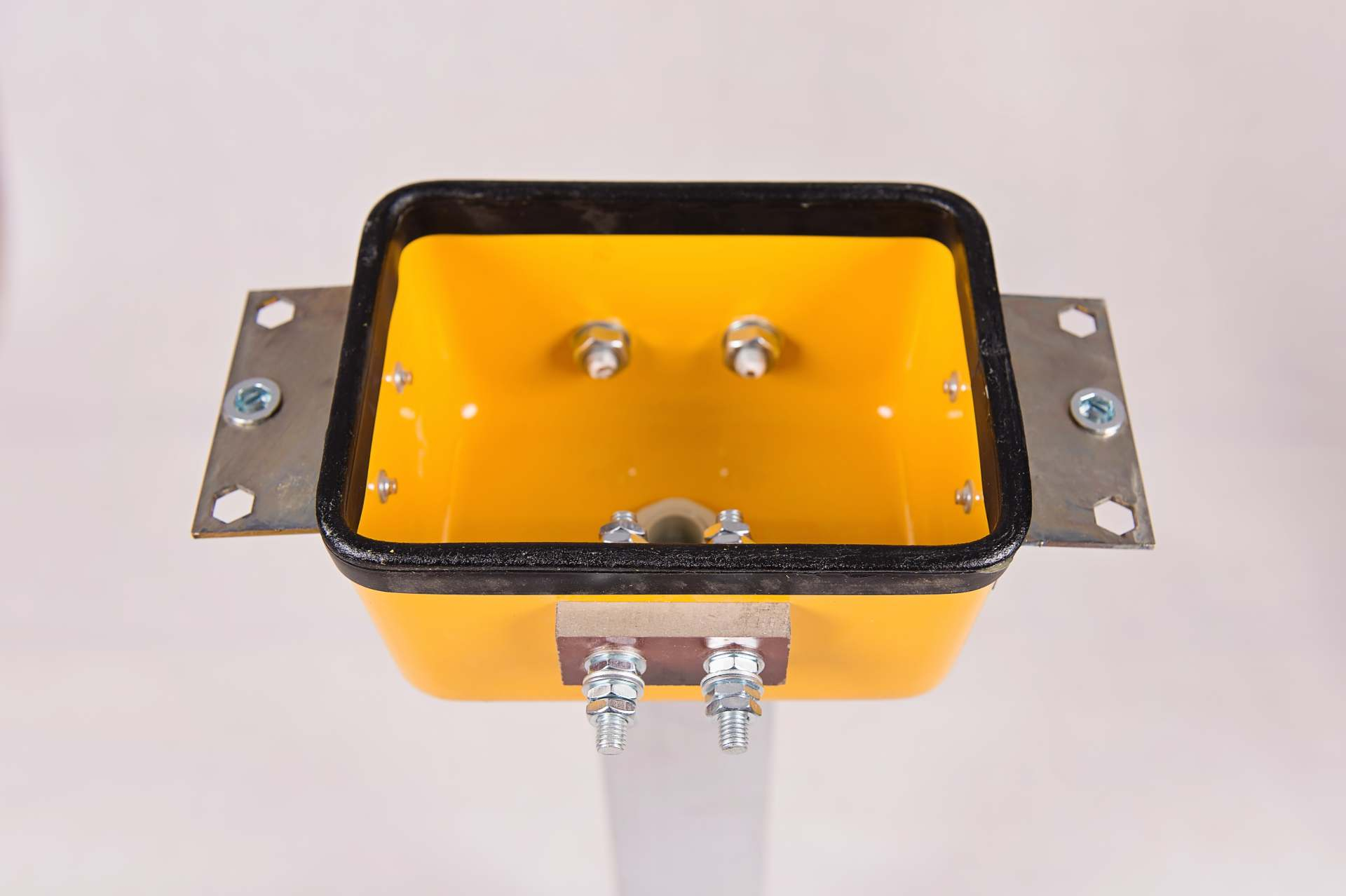

- PKM-P Puszka kablowa mała z dwoma przepustami M8 przeznaczonymi do łączenia

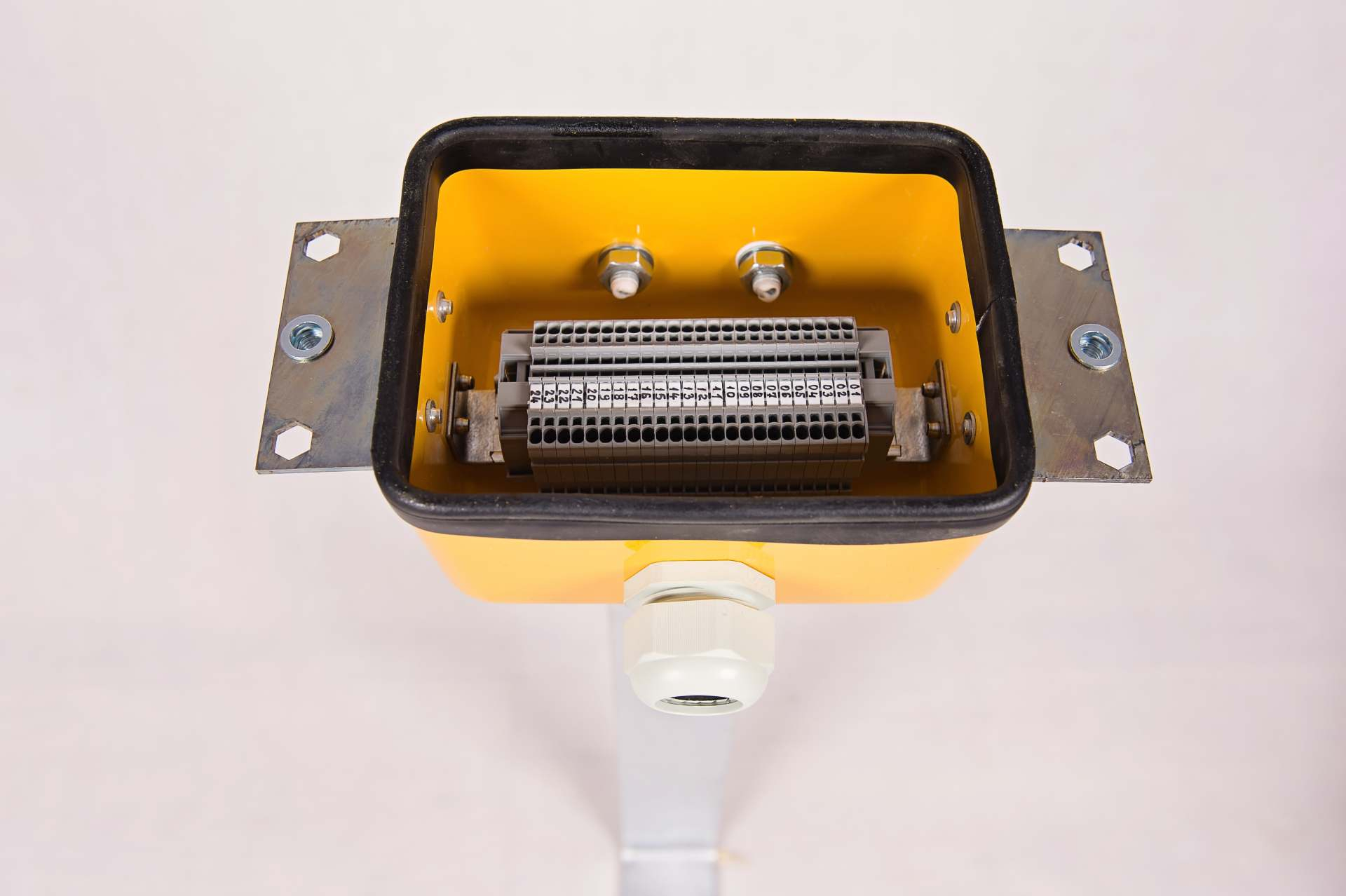

kabli z izolowanymi obwodami torowymi i zwrotnicowymi. - PKM-Z/12 Puszka kablowa mała (semaforowa) z listwą zaciskową 12-torową (6 mm2).
- PKM-Z/24 Puszka kablowa mała (semaforowa) z 24 złączkami szynowymi 2-przewodowymi (1,5 mm2).
Puszki typu PKD wyposażone są w 1, 2 lub 3 dławnice PG21 – ich ilość należy podać w zamówieniu.
Puszki typu PKM-P wyposażone są w 1 dławnicę PG13,5.
Puszki typu PKM-Z wyposażone są w dławnicę PG29 wraz z peszlem oraz 1 lub 2 dławnice PG16 – ich ilość należy podać w zamówieniu.
Możliwe są również inne wykonania na indywidualne zamówienie.
Dane techniczne
Wymiary PKD bez stopy (WxSxG) - 230 x 290 x 250 mm
Wymiary PKM bez stopy (WxSxG) - 100 x 290 x 210 mm
Wysokość stopy fundamentowej - 800 mm
Napięcie znamionowe - 450 V
Stopień szczelności - 54 IP
Kolor - 7035 RAL
Temperatura pracy - -40 do +50 st.C
Ciężar PKD - 8 kg
Ciężar PKM - 6 kg
Maksymalny przekrój żyły przewodu - 6 mm2
